| نام تجاری: | TSTY |
| شماره مدل: | SC(B)13 |
| قیمت: | $1,000.00 - $1,100.00/units |
| Packaging Details: | بسته بندی چوبی. |

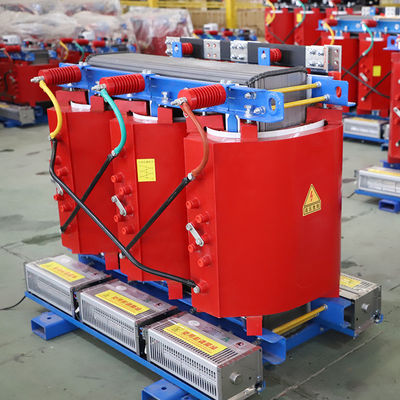

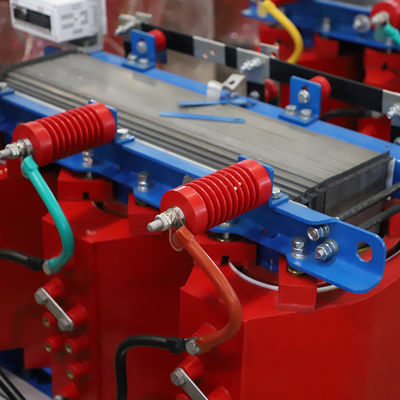

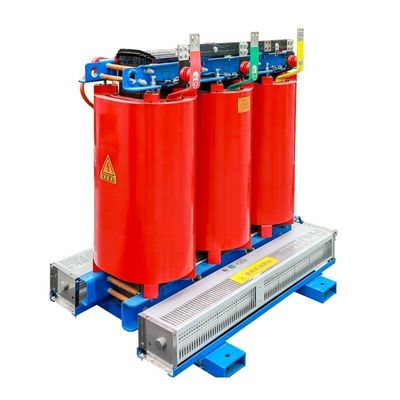

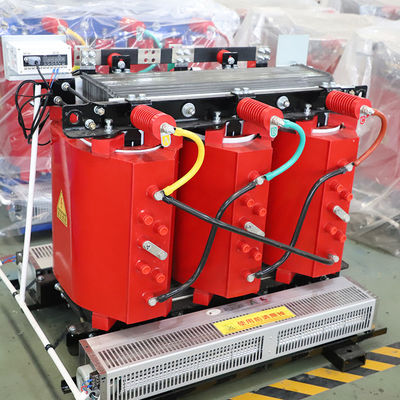

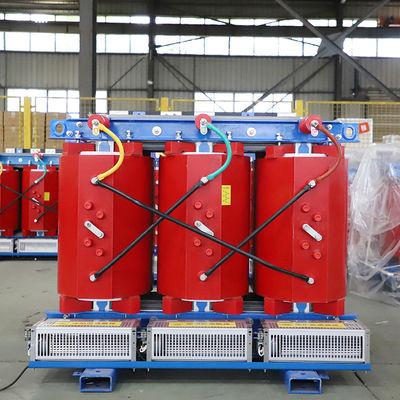

ترانسفورماتور سه فاز خشک 10.5/0.4kv 2000 KVA ترانسفورماتور قدرت خشک SC ((B) 13 TOROIDAL مس / آلومینیوم چوبی TSTY
هسته و پیچ و تاب ترانسفورمرهای سه فاز خشک در روغن عایق بندی غوطه ور نمی شوند. روش های خنک کننده به خنک سازی با هوا طبیعی (AN) و خنک سازی با هوا اجباری (AF) تقسیم می شوند.وقتی هوا طبیعی خنک می شود، ترانسفورماتور می تواند به طور مداوم برای مدت طولانی در زیر ظرفیت نامی کار کند. در هنگام خنک سازی هوایی اجباری، ظرفیت خروجی ترانسفورماتور می تواند در مدت کوتاهی 50٪ افزایش یابد.مناسب برای کار بیش از حد متناوب یا کار بیش از حد تصادف اضطراری است؛ به دلیل افزایش زیادی در از دست دادن بار و ولتاژ مقاومت در هنگام بیش از حد بار، آن را در یک حالت عملیاتی غیر اقتصادی است، بنابراین آن را نباید در کار بیش از حد بار مداوم برای مدت طولانی نگه داشته شود.
ترانسفورماتور برق خشک یکی از تجهیزات مهم در سیستم تامین و توزیع برق شرکت های صنعتی و معدن و ساختمان های مدنی است.
استفاده از ترانسفورمرهای سه فاز خشک:
به ویژه برای مکان های مهم مانند شبکه های برق شهری، ساختمان های بلند، مراکز تجاری، تئاترها، بیمارستان ها، هتل ها، تونل ها، متروها، نیروگاه های زیرزمینی، ایستگاه ها، اسکله ها،فرودگاه ها، ایستگاه های فرعی ترکیبی و غیره
ویژگی های ترانسفورماتور سه فاز خشک:
از آنجایی که رزین اپوکسی یک ماده عایق جامد غیر قابل اشتعال، ضد شعله، خود خاموش، ایمن و تمیز است، ترانسفورماتورهای نوع خشک ریخته شده از رزین اپوکسی بدون روغن، غیر قابل اشتعال هستند.و از دست دادن کم عملیاتی دارند.، مقاومت کوتاه مدت قوی، کار نگهداری کمتر، بهره وری کار بالا، حجم کوچک و سر و صدا کم.اغلب در مکان هایی با الزامات عملکرد بالا مانند پیشگیری از آتش و حفاظت از انفجار استفاده می شود و دارای ویژگی های عملی زیر است:
1امن است، ضد آتش است، بدون آلودگی، و می تواند به طور مستقیم در مرکز بار کار کند؛
2مقاومت مکانیکی بالا، مقاومت کوتاه مدت قوی، تخلیه جزئی کوچک، ثبات حرارتی خوب، قابلیت اطمینان بالا و عمر طولانی;
3.از دست دادن کم، سر و صدا کم، تاثیر قابل توجهی در صرفه جویی در انرژی، بدون نگهداری
4. عملکرد خوب تبعید گرما، ظرفیت بیش از حد بار و عملکرد ظرفیت می تواند در زمان کوتاه با خنک سازی هوایی اجباری افزایش یابد؛
5مقاومت خوب در برابر رطوبت;
6ترانسفورماتورهای نوع خشک می توانند با یک سیستم کامل تشخیص دمای و حفاظت از آن مجهز شوند.با استفاده از سیستم کنترل دمای سیگنال هوشمند، می تواند به طور خودکار دمای مربوطه را از پیچ و تاب سه فاز شناسایی و نشان دهد،ميتونه به طور اتوماتيک فن رو شروع و متوقف کنه، و دارای توابع مانند آژیرها و سفرها هستند. رابط ارتباطی IS485 می تواند برای تشخیص بی سیم و مدیریت هوشمند نصب شود؛
7اندازه کوچک، وزن کم، فضای کمتر و هزینه نصب کم
استاندارد ترانسفورم های سه فاز خشک:
IEC60076، GB/T109411، GB/T17211.
ترانسفورماتور سه فاز خشک محیط قابل استفاده:
1.0-40 (°C) ، رطوبت نسبی <70٪؛
2ارتفاع: حداکثر 2500 متر
3از باران، رطوبت، دمای بالا، گرما یا نور مستقیم خورشید اجتناب کنید.
4از کار در مکان هایی که مایعات خوردنی یا گاز ها، گرد و غبار، فیبرهای رسانا یا فلزات ظریف بیشتری دارند جلوگیری کنید.
5از کار در مکان های لرزش یا تداخل الکترومغناطیسی جلوگیری کنید.
6از ذخیره سازی طولانی مدت و حمل و نقل به صورت زیر و رو اجتناب کنید و از تاثیر قوی اجتناب کنید.
مفهوم مدل ترانسفورماتور سه فاز خشک:
پارامتر فنی ترانسفورماتور سه فاز خشک:
| مدل | ظرفیت نامی (KVA) | نماد اتصال | ترکیب ولتاژ (KV) | از دست دادن بدون بار (W) | از دست دادن بار (W) | جریان بدون بار (٪) | مقاومت مدار کوتاه (٪) | ||
| ولتاژ بالا | محدوده استفاده | ولتاژ پایین | |||||||
| SC ((B) 13-30 | 30 | Yyn0 یا Dyn11 | 11 | ± 5٪ ± 2 × 2.5٪ | 0.4 | 150 | 710 | 2.3 | 4 |
| SC ((B) 13 تا 50 | 50 | 10.5 | 215 | 1000 | 2.2 | ||||
| SC ((B) 13-80 | 80 | 10 | 295 | 1380 | 1.7 | ||||
| SC ((B) 13-100 | 100 | 6.3 | 320 | 1570 | 1.7 | ||||
| SC ((B) 13-125 | 125 | 6 | 375 | 1850 | 1.5 | ||||
| SC ((B) 13-160 | 160 | 430 | 2130 | 1.5 | |||||
| SC ((B) 13-200 | 200 | 495 | 2530 | 1.3 | |||||
| SC ((B) 13-250 | 250 | 575 | 2760 | 1.3 | |||||
| SC ((B) 13-315 | 315 | 705 | 3470 | 1.1 | |||||
| SC ((B) 13-400 | 400 | 785 | 3990 | 1.1 | |||||
| SC ((B) 13-500 | 500 | 930 | 4880 | 1.1 | |||||
| SC ((B) 13-630 | 630 | 1070 | 5880 | 0.9 | |||||
| SC ((B) 13-630 | 630 | 1040 | 5960 | 0.9 | 6 | ||||
| SC ((B) 13-800 | 800 | 1215 | 6960 | 0.9 | |||||
| SC ((B) 13-1000 | 1000 | 1415 | 8130 | 0.9 | |||||
| SC ((B) 13-1250 | 1250 | 1670 | 9690 | 0.9 | |||||
| SC ((B) 13-1600 | 1600 | 1960 | 11730 | 0.9 | |||||
| SC ((B) 13-2000 | 2000 | 2440 | 14450 | 0.7 | |||||
| SC ((B) 13-2500 | 2500 | 2880 | 17170 | 0.7 | |||||
* داده های موجود در جدول در صورت لزوم قابل تغییر است.
1شرکت ما طراحی پروژه و طراحی فرآیند را برای شما فراهم می کند، و طرح و تولید محصولات با توجه به برنامه خرید تجهیزات و نیازهای خاص و آموزش پرسنل فنی و عملیاتی برای شما.
2محصولات تازه خریداری شده با کمک آنلاین برای نصب و عیب یابی ارائه می شوند. محصولات تحت سیستم خدمات مادام العمر هستند. اگر مشکلات در استفاده عادی رخ دهد، ما در عرض یک روز کاری پس از دریافت بازخورد کاربر راه حل ارائه خواهیم داد.ما بهترين تلاش خود را برای گرفتن محصول بالا و در حال اجرا در اسرع وقت ممکن استو بازدیدهای منظم توسط تکنسین های حرفه ای برای اطمینان از استفاده طولانی مدت، ایمن و قابل اعتماد از محصولات ما وجود دارد.
3ما از مواد معتبر با کیفیت استفاده می کنیم، فرآیند و تولید با رعایت دقیقبا ISO9001: 2000 مدیریت کیفیت بین المللی برای اطمینان از کیفیت عالی و نصب بدون مشکل!

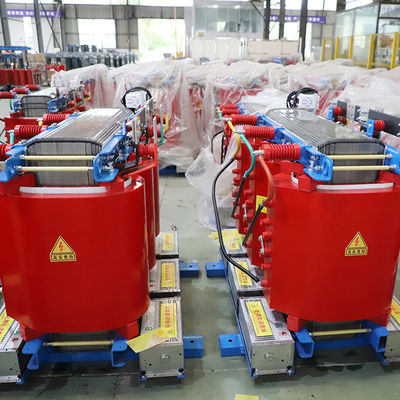

شرکت الکتریکی TSTY در سال 2011 تاسیس شد.و یک تولید کننده ترانسفورماتور عالی و قابل اعتماد در چین است. این شرکت عمدتا ترانسفورماتورهای غرق شده در روغن، ترانسفورماتورهای نوع خشک،ایستگاه های فرعی نوع جعبه و مجموعه کامل تجهیزات ولتاژ بالا و پایین.
تجهیزات وارد شده در تولید و عملیات پروژهاز پس انداز انرژی، هوش، اطلاعات و مکانیزاسیون حمایت می کند. این شرکت مرکز تحقیقاتی فناوری مهندسی ترانسفورم های محور هنان را تاسیس کرده است.با 71 اختراع مدل مفید و 15 اختراع اختراع.
با سالها تجمع در صنعت ترانسفورماتورو قابلیت های نوآوری تکنولوژیکی قوی، راه حل های جامع را برای صنعت برق چین فراهم می کند.این شرکت یک واحد خرید کلیدی برای پروژه های بزرگ ملی مانند شبکه دولتی است.، اداره راه آهن دولتی، گروه زنگ ژو، گروه پینگ می و تغییر مسیر آب جنوب به شمال.
|
|
