| نام تجاری: | TSTY |
| شماره مدل: | S13-MRL |
| قیمت: | $980.00 - $1,100.00/units |

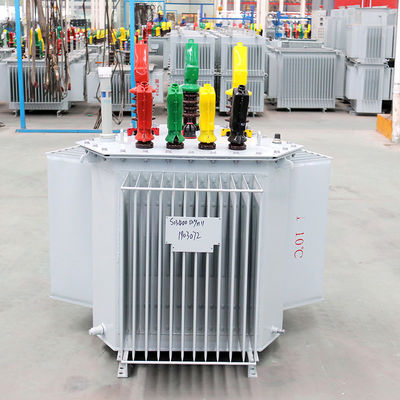

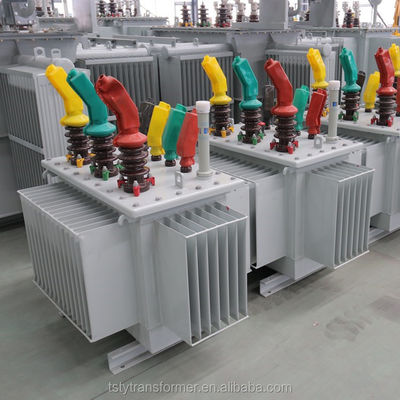

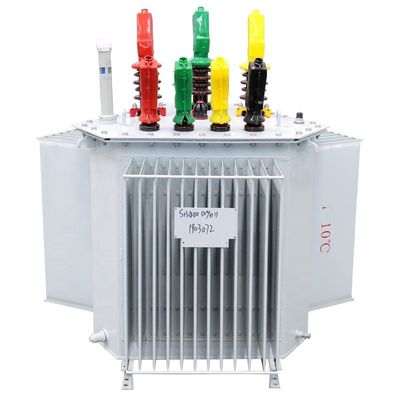

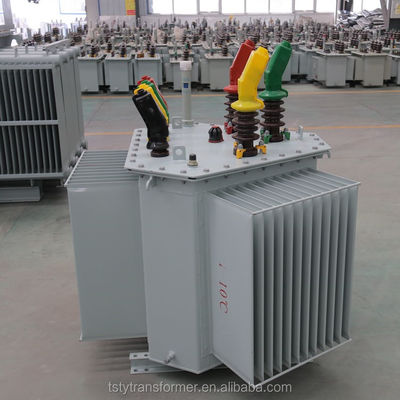

* ترانسفورماتور قدرت سه بعدی S13-MRL یک ترانسفورماتور قدرت صرفه جویی در انرژی است.این یک ترانسفورماتور توزیع با یک ترتیب سه بعدی مثلثی از هسته های آهن توسط سه هسته تک فریم مجاور از همان اندازه هندسی جمع آوری شده است، و هسته سه بعدی زخم به عنوان مدار مغناطیسی.
* ترانسفورماتور هسته ی سه بعدی، ساختار مدار مغناطیسی لایه دار و طرح سه فاز ترانسفورماتورهای قدرت سنتی را به شکل خلاقانه ای اصلاح می کند و عملکرد محصول را بهینه می کند.برای مثال، مدار مغناطیسی سه فاز کاملا متماثل است، اثر صرفه جویی در انرژی قابل توجه است، سر و صدا به شدت کاهش می یابد، تبعید گرما و اضافه بار ظرفیت قوی تر،ساختار فشرده و اندازه کوچک.
ویژگی های ترانسفورماتور قدرت سه بعدی S13-MRL سری:
1.خسارت کم
2.جريان کم بدون بار
3.صداهای کار کم
4. مقاومت محکم به مدار کوتاه

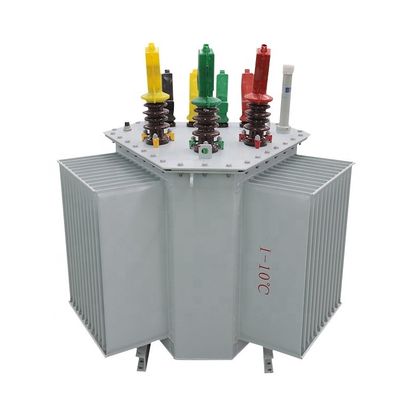

بدن ترانسفورماتور به شکل یک پرزم سه بعدی مثلثی است. اطراف و مرکز با پیچ های کششی مجهز هستند.که با عایق یقه ی فلزی بالا و پایین و بلوک های چوبی لایه دار یکپارچه شده اند، که می تواند به طور موثر در برابر فشارهای مکانیکی محوری و شعاعی در طول مدار کوتاه ناگهانی مقاومت کند.
S13-MRL سری استاندارد ترانسفورماتور قدرت سه بعدی هسته زخم:
IEC60076، GB/T1094، GB/T6451
S13-MRL سری ترانسفورماتور قدرت سه بعدی هسته زخم محیط قابل استفاده:
1دمای محیط بالا: +40°C
2دمای محیط پایین: -25 درجه سانتیگراد
3ارتفاع: <1000 متر. ما همچنین می توانیم مطابق با تقاضای شما فراتر از این محدوده سفارشی.
4متوسط رطوبت نسبی ماهانه: 90% (25°C)
5محل نصب: کارخانه های شیمیایی، کارخانه ها، مکان های دور افتاده و محیط های خشن.
مدل S13-MRL سری سه بعدی ترانسفورماتور قدرت هسته زخم:
پارامتر فنی ترانسفورماتور قدرت سه بعدی هسته زخم سری S13-MRL:
| S13-M.RL سری ترانسفورماتور قدرت سه بعدی هسته زخم | ||||||||||
| مدل | ظرفیت نامی (KVA) | نماد گروه اتصال | ترکیب ولتاژ | از دست دادن بدون بار R ((W) | از دست دادن بار R ((W) | جریان بدون بار (٪) | ولتاژ انسداد ((%) | وزن کل (کیلوگرم) | ||
| ولتاژ بالا ((KV) | محدوده استفاده از ولتاژ بالا | ولتاژ پایین (KV) | ||||||||
| S13-M.RL | 30 | داین11 Yzn11 Yyn0 | 6 6.3 10 10.5 11 | ±5٪ ±2x2.5٪ | 0.4 | 80 | 600 | 0.3 | 4 | 280 |
| S13-M.RL | 50 | 100 | 870 | 0.24 | 390 | |||||
| S13-M.RL | 63 | 110 | 1040 | 0.23 | 440 | |||||
| S13-M.RL | 80 | 130 | 1250 | 0.22 | 495 | |||||
| S13-M.RL | 100 | 150 | 1500 | 0.21 | 600 | |||||
| S13-M.RL | 125 | 170 | 1800 | 0.2 | 690 | |||||
| S13-M.RL | 160 | 200 | 2200 | 0.19 | 780 | |||||
| S13-M.RL | 200 | 240 | 2600 | 0.18 | 908 | |||||
| S13-M.RL | 250 | 290 | 3050 | 0.17 | 1043 | |||||
| S13-M.RL | 315 | 340 | 3650 | 0.16 | 1190 | |||||
| S13-M.RL | 400 | 410 | 4300 | 0.16 | 1430 | |||||
| S13-M.RL | 500 | 480 | 5150 | 0.16 | 1648 | |||||
| S13-M.RL | 630 | Yyn0 یا Dyn11 | 570 | 6200 | 0.15 | 4.5 | 2027 | |||
| S13-M.RL | 800 | 700 | 7500 | 0.15 | 2316 | |||||
| S13-M.RL | 1000 | 830 | 10300 | 0.14 | 2600 | |||||
| S13-M.RL | 1250 | 970 | 12000 | 0.13 | 2890 | |||||
| S13-M.RL | 1600 | 1170 | 14500 | 0.12 | 3380 | |||||
| S13-M.RL | 2000 | 1360 | 14530 | 0.12 | 3600 | |||||
| S13-M.RL | 2500 | 1500 | 17270 | 0.11 | 3890 | |||||
* داده های موجود در جدول در صورت لزوم قابل تغییر است.
منطقه پیچ و خم فلز ولتاژ پایین:
محل نگهداری کیف:
نصب کویل:
مجموعه:
آزمایش:
1شرکت ما طراحی پروژه و طراحی فرآیند را برای شما فراهم می کند، و طرح و تولید محصولات با توجه به برنامه خرید تجهیزات و نیازهای خاص و آموزش پرسنل فنی و عملیاتی برای شما.
2محصولات تازه خریداری شده با کمک آنلاین برای نصب و عیب یابی ارائه می شوند. محصولات تحت سیستم خدمات مادام العمر هستند. اگر مشکلات در استفاده عادی رخ دهد، ما در عرض یک روز کاری پس از دریافت بازخورد کاربر راه حل ارائه خواهیم داد.ما بهترين تلاش خود را برای گرفتن محصول بالا و در حال اجرا در اسرع وقت ممکن استو بازدیدهای منظم توسط تکنسین های حرفه ای برای اطمینان از استفاده طولانی مدت، ایمن و قابل اعتماد از محصولات ما وجود دارد.
3ما از مواد معتبر با کیفیت استفاده می کنیم، فرآیند و تولید با رعایت دقیقبا ISO9001: 2000 مدیریت کیفیت بین المللی برای اطمینان از کیفیت عالی و نصب بدون مشکل!
TSTY Electric Co., Ltd. در سال 2007 تاسیس شد.و یک تولید کننده ترانسفورماتور عالی و قابل اعتماد در چین است. این شرکت عمدتا ترانسفورماتورهای غرق شده در روغن، ترانسفورماتورهای نوع خشک،ایستگاه های فرعی نوع جعبه و مجموعه کامل تجهیزات ولتاژ بالا و پایین.
تجهیزات وارد شده در تولید و عملیات پروژهاز پس انداز انرژی، هوش، اطلاعات و مکانیزاسیون حمایت می کند. این شرکت مرکز تحقیقاتی فناوری مهندسی ترانسفورم های محور هنان را تاسیس کرده است.با 71 اختراع مدل مفید و 15 اختراع اختراع.
با سالها تجمع در صنعت ترانسفورماتورو قابلیت های نوآوری تکنولوژیکی قوی، راه حل های جامع را برای صنعت برق چین فراهم می کند.این شرکت یک واحد خرید کلیدی برای پروژه های بزرگ ملی مانند شبکه دولتی است.، اداره راه آهن دولتی، گروه زنگ ژو، گروه پینگ می و تغییر مسیر آب جنوب به شمال.
|
|
