| نام تجاری: | TSTY |
| شماره مدل: | S11 |
| قیمت: | $920.00 - $1,100.00/units |
| Packaging Details: | بسته بندی چوبی. |

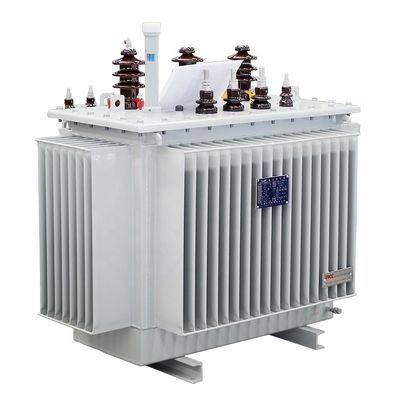

پارامتر فنی برای ترانسفورماتور تنظیم ولتاژ بدون بار سری S11 35kv | ||||||||||||||||||||
ظرفیت نامی (KVA) | ترکیب ولتاژ | نماد گروه اتصال | از دست دادن بدون بار R ((W) | از دست دادن بار R ((W) | ولتاژ انسداد ((%) | جریان بدون بار (٪) | L*W*H (ملی متر) | |||||||||||||
ولتاژ بالا ((KV) | محدوده استفاده از ولتاژ بالا | ولتاژ پایین (KV) | ||||||||||||||||||
50 | ۳۵، ۳۸5 | ±5٪ ±2x2.5٪ | 0.4 | داین 11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | |||||||||||
100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | ||||||||||||||||
125 | 270 | ۲۳۷۰/۲۲۶۰ | 1.1 | 1235*940*1955 | ||||||||||||||||
160 | 280 | 2820/2680 | 1 | 1285*895*1950 | ||||||||||||||||
200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | ||||||||||||||||
250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | ||||||||||||||||
315 | 480 | ۴۷۵۰/۴۵۳۰ | 0.95 | 1930*1065*2320 | ||||||||||||||||
400 | 580 | ۵۷۴۰/۵۴۷۰ | 0.85 | ۱۸۵۰*۱۱۶۵*۲۰۱۵ | ||||||||||||||||
500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | ||||||||||||||||
630 | 830 | 7860 | 0.65 | 2085*1240*2515 | ||||||||||||||||
800 | 980 | 9400 | 0.65 | ۲۳۰۵*۱۶۱۵*۲۶۸۵ | ||||||||||||||||
1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | ||||||||||||||||
1250 | 1400 | 13900 | 0.6 | ۲۴۹۵*۲۰۱۰*۲۶۷۵ | ||||||||||||||||
1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | ||||||||||||||||
2000 | 1990 | 19700 | 0.55 | ۲۷۹۰*۲۱۸۰*۲۸۶۰ | ||||||||||||||||
2500 | 2360 | 23200 | 0.55 | ۲۹۰۰*۲۲۹۰*۲۹۸۰ | ||||||||||||||||
توجه: 1. ابعاد و وزن در صورت لزوم قابل تغییر است. داده های دو جدول تحت مستندات کارخانه است. 2. برای ترانسفورماتورها با ظرفیت نامی 500kva و کمتر،مقدار از دست دادن بار بالاتر از خط قطبی در جدول برای گروه اتصال Dyn11 یا Yzn11 اعمال می شود.، و ارزش از دست دادن بار زیر خط قطبی برای گروه اتصال Yyn0 اعمال می شود.بیشترین بهره وری عملیاتی را می توان با استفاده از ارزش از دست دادن در جدول بدست آورد.. | ||||||||||||||||||||
|
|
