| نام تجاری: | TSTY |
| شماره مدل: | S11 |
| قیمت: | $1,200.00/units 1-1 units |

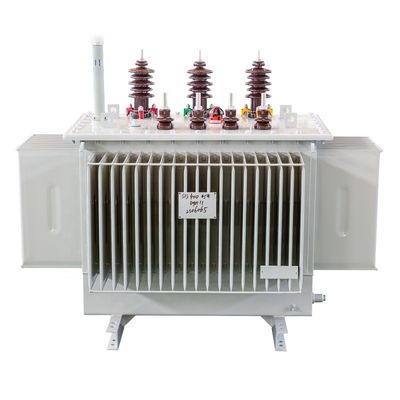

پارامتر فنی برای ترانسفورماتور سه فاز دو فاز بدون بار S11 سری 35kv | ||||||||||||||||||
ظرفیت نامی (KVA) | ترکیب ولتاژ | نماد گروه اتصال | از دست دادن بدون بار R ((W) | از دست دادن بار R ((W) | جریان بدون بار (٪) | ولتاژ انسداد ((%) | L*W*H (ملی متر) | |||||||||||
ولتاژ بالا ((KV) | محدوده استفاده از ولتاژ بالا | ولتاژ پایین (KV) | ||||||||||||||||
630 | 35 | ±2x2.5% ±5% | 3.15 6.3 105 | Yd11 | 830 | 7860 | 0.65 | 6.5 | ۲۴۰۰*۱۷۰۰*۲۲۱۰ | |||||||||
800 | 980 | 9400 | 0.65 | 2500*1850*2390 | ||||||||||||||
1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | ||||||||||||||
1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | ||||||||||||||
1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | ||||||||||||||
2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | ||||||||||||||
2500 | 2560 | 1960 | 0.45 | ۳۱۵۰*۲۵۳۵*۲۹۸۰ | ||||||||||||||
3150 | 35 تا 385 | ±2x2.5% ±5% | 3.15 6.3 105 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | ||||||||||
4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | ||||||||||||||
5000 | 4320 | 3130 | 0.45 | ۳۴۸۰*۳۰۲۰*۳۱۴۵ | ||||||||||||||
6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | |||||||||||||
8000 | 35 تا 385 | ±2x2.5% | 3.15 3.3 6.3 6.6 10.5 | و11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | ||||||||||
10000 | 8700 | 4530 | 0.35 | ۴۱۰۶*۲۷۹۵*۳۶۵۵ | ||||||||||||||
12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | ||||||||||||||
16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | ||||||||||||||
20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | ||||||||||||||
25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | |||||||||||||
31500 | 2020 | 112000 | 0.25 | ۶۲۹۰*۴۲۹۰*۵۲۶۰ | ||||||||||||||
توجه: 1. ابعاد و وزن در صورت لزوم قابل تغییر است. داده های دو جدول تحت مستندات کارخانه است. 2برای ترانسفورماتورها با ظرفیت نامی 500kva و کمتر، ارزش از دست دادن بار بالاتر از خط قطبی در جدول برای گروه اتصال Dyn11 یا Yzn11 اعمال می شود.و ارزش از دست دادن بار زیر خط قطبی برای گروه اتصال Yyn0 اعمال می شود. 3هنگامی که نرخ متوسط بار ترانسفورماتور بین ۳۵ تا ۴۰ درصد است، با استفاده از ارزش از دست دادن در جدول می توان بالاترین کارایی عملیاتی را به دست آورد. | ||||||||||||||||||
|
|
