| نام تجاری: | TSTY |
| شماره مدل: | S11 |
| قیمت: | $1,000.00/units 1-1 units |

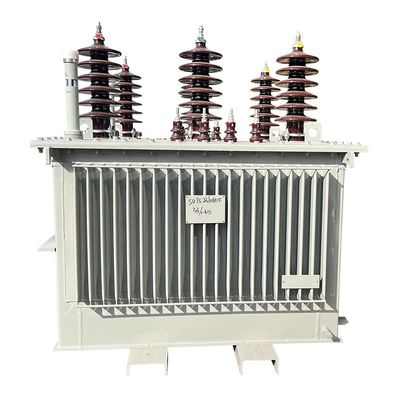

* این ترانسفورماتور قطب نصب شده مطابق با استانداردهای ملی GB چینی و استانداردهای بین المللی IEC تولید می شود.
* از روغن به عنوان ابزار عایق اصلی ترانسفورماتور استفاده می کند و به روغن به عنوان محیط خنک کننده وابسته است ، مانند خنک کننده طبیعی غرق در روغن ، خنک کننده هوا غرق در روغن ،خنک سازی آب غوطه ور شده در روغن و گردش اجباری روغن، و غیره

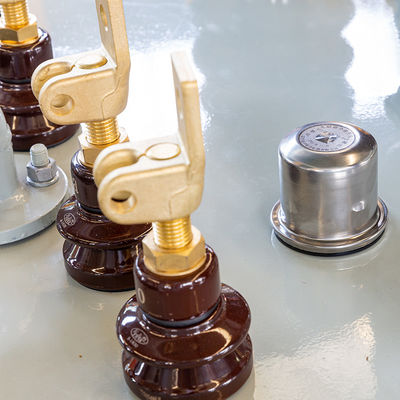

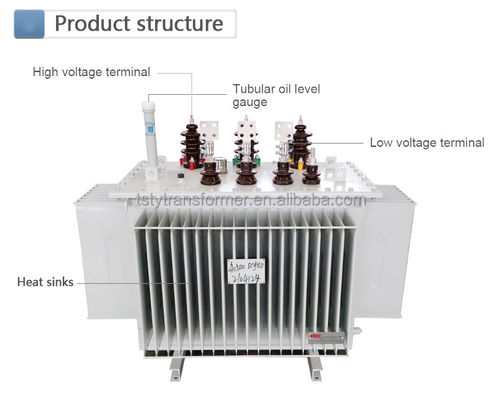

* اجزای اصلی: هسته آهن، پیچ و تاب، مخزن سوخت، بالش روغن، دستگاه تنفسی، لوله ضد انفجار (قفل فشار) ، رادیاتور، پوشش عایق، سوئیچ شیر، رله گاز، ترمومترتصفیه کننده روغن، و غیره
* به طور گسترده ای در ساختمان های بلند، مراکز تجاری، مترو، فرودگاه ها، ایستگاه ها، شرکت های صنعتی و معدن، سیستم های حفاری و سیستم های تولید نفت استفاده می شود؛به ویژه برای استفاده در مواد قابل احتراق مناسب است، محیط های انفجاری و دیگر محیط های خشن.
ویژگی های ترانسفورماتور نصب شده در قطب:
ترانسفورماتور قدرت کاملاً بسته شده و غرق شده در روغن سری S11 که توسط این شرکت توسعه داده شده و تولید شده است، دارای مزایای کم تلفات، کم سر و صدا و کارایی بالا است.که می تواند اثرات خوب صرفه جویی در انرژی و کاهش آلودگی را به دست آورد.
در مقایسه با ترانسفورماتورهای معمولی که روغن در آنها قرار دارد، ترانسفورماتورهای کاملاً مهر و موم شده، نگهدارنده روغن را از بین می برند.تغییر حجم روغن به طور خودکار تنظیم می شود و با انعطاف پذیری ورق موج دار مخزن روغن موج دار جبران می شودترانسفورماتور از هوا جدا شده است تا از تخریب روغن و پیری عایق جلوگیری و کند شود تا قابلیت اطمینان عملیاتی افزایش یابد.و بدون تعمیر و نگهداری عملکرد عادی را حفظ کنید..
1هسته ترانسفورماتور با ورق های فولادی سیلیکونی وارداتی سرد رول شده است که باعث کاهش قابل توجهی از دست دادن بدون بار و جریان بدون بار می شود.هسته به اطمینان از محکم بودن هسته و کاهش سر و صدا متصل است.
2پیچ های ولتاژ بالا و پایین از مس بدون اکسیژن ساخته شده اند و پیچ های ولتاژ پایین 500kVA و پایین تر از ساختار استوانه ای دو لایه ای را اتخاذ می کنند.630kVA و بالاتر از ساختار هلیکس دوگانه یا چهار هلیکس را اتخاذ می کنند، پیچ و تاب ولتاژ بالا ساختار سلنری چند لایه ای را اتخاذ می کند.
3گروه اتصال ترانسفورماتور از Dyn11 برای کاهش تاثیر هارمونیک ها بر شبکه برق و بهبود کیفیت تامین برق استفاده می کند.
4ترانسفورماتور یک ساختار کاملاً مسدود است که طول عمر کار را طولانی می کند، نیازی به هسته های آویزان و نگهداری ندارد.
5مقدار اندازه گیری شده ضوضاء کمتر از استاندارد است. پس از این سری از ترانسفورماتورها به طور معمول حمل شده اند، قطعات مربوطه می توانند بدون بازرسی هسته نصب شوند.و می توانند پس از آزمون پذیرش واجد شرایط شوند..
استاندارد ترانسفورماتور نصب شده به قطب:
GB 1094 ترانسفورماتور قدرت
GB/T 15164 راهنمای بارگذاری ترانسفورماتور قدرت غوطه ور شده در روغن
GB/T 6451 پارامترهای فنی و الزامات ترانسفورماتور قدرت سه فازی غوطه ور شده در روغن
GB 2536 روغن ترانسفورم
GB 311.1 هماهنگی عایق بندی تجهیزات انتقال و تبدیل ولتاژ بالا
GB 10237 سطح عایق پردازنده قدرت و شکاف هوا از عایق خارجی در آزمایش عایق
DL/T 572 مقررات عملیات ترانسفورم
محیط قابل استفاده ترانسفورمور نصب شده بر قطب:
1دمای محیط بالا: +40°C
2دمای محیط پایین: -25 درجه سانتیگراد
3ارتفاع: <1000 متر
4متوسط رطوبت نسبی ماهانه: 90% (20°C)
5محل نصب: در مکانی نصب کنید که آتش، خطر انفجار، آلودگی جدی، خوردگی شیمیایی و ارتعاش شدید در آن وجود نداشته باشد، در داخل یا خارج از خانه.
مدل ترانسفورماتور نصب شده به قطب:
پارامتر فنی ترانسفورمور نصب شده در قطب:
| پارامتر فنی برای ترانسفورماتور سه فاز دو فاز بدون بار S11 سری 35kv | |||||||||||
| ظرفیت نامی (KVA) | ترکیب ولتاژ | نماد گروه اتصال | از دست دادن بدون بار R ((W) | از دست دادن بار R ((W) | جریان بدون بار (٪) | ولتاژ انسداد ((%) | L*W*H (ملی متر) | اجزای فعال وزن (کیلوگرم) * وزن روغن (کیلوگرم) | وزن کل (کیلوگرم) | ||
| ولتاژ بالا ((KV) | محدوده استفاده از ولتاژ بالا | ولتاژ پایین (KV) | |||||||||
| 630 | 35 | ±2x2.5% ±5% | 3.15 6.3 105 | Yd11 | 830 | 7860 | 0.65 | 6.5 | ۲۴۰۰*۱۷۰۰*۲۲۱۰ | ۲۲۱۰*۹۰۰ | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | ۳۱۵۰*۲۵۳۵*۲۹۸۰ | 3525*2060 | 7665 | |||||
| 3150 | 35 تا 385 | ±2x2.5% ±5% | 3.15 6.3 105 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | ۳۴۸۰*۳۰۲۰*۳۱۴۵ | ۵۷۰۰*۲۶۳۵ | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | ۷۱۲۰*۳۲۴۰ | 13510 | ||||
| 8000 | 35 تا 385 | ±2x2.5% | 3.15 3.3 6.3 6.6 10.5 | و11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | ۴۱۰۶*۲۷۹۵*۳۶۵۵ | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | ۱۸۸۲۰*۷۶۰۰ | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | ۶۲۹۰*۴۲۹۰*۵۲۶۰ | 25110*12010 | 49960 | |||||
| توجه: 1. ابعاد و وزن در صورت لزوم قابل تغییر است. داده های دو جدول تحت مستندات کارخانه است. 2برای ترانسفورماتورها با ظرفیت نامی 500kva و کمتر، ارزش از دست دادن بار بالاتر از خط قطبی در جدول برای گروه اتصال Dyn11 یا Yzn11 اعمال می شود.و ارزش از دست دادن بار زیر خط قطبی برای گروه اتصال Yyn0 اعمال می شود. 3هنگامی که نرخ متوسط بار ترانسفورماتور بین ۳۵ تا ۴۰ درصد است، با استفاده از ارزش از دست دادن در جدول می توان بالاترین کارایی عملیاتی را به دست آورد. | |||||||||||
1شرکت ما طراحی پروژه و طراحی فرآیند را برای شما فراهم می کند، و طرح و تولید محصولات با توجه به برنامه خرید تجهیزات و نیازهای خاص و آموزش پرسنل فنی و عملیاتی برای شما.
2محصولات تازه خریداری شده با کمک آنلاین برای نصب و عیب یابی ارائه می شوند. محصولات تحت سیستم خدمات مادام العمر هستند. اگر مشکلات در استفاده عادی رخ دهد، ما در عرض یک روز کاری پس از دریافت بازخورد کاربر راه حل ارائه خواهیم داد.ما بهترين تلاش خود را برای گرفتن محصول بالا و در حال اجرا در اسرع وقت ممکن استو بازدیدهای منظم توسط تکنسین های حرفه ای برای اطمینان از استفاده طولانی مدت، ایمن و قابل اعتماد از محصولات ما وجود دارد.
3ما از مواد معتبر با کیفیت استفاده می کنیم، فرآیند و تولید با رعایت دقیقبا ISO9001: 2000 مدیریت کیفیت بین المللی برای اطمینان از کیفیت عالی و نصب بدون مشکل!

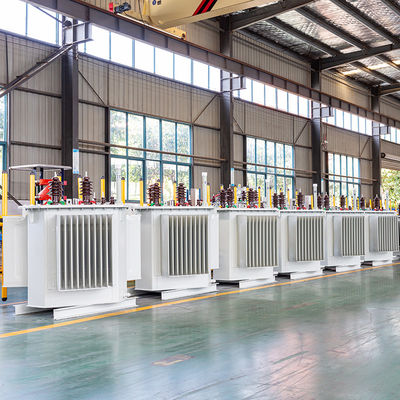

شرکت الکتریکی TSTY در سال 2011 تاسیس شد.و یک تولید کننده ترانسفورماتور عالی و قابل اعتماد در چین است. این شرکت عمدتا ترانسفورماتورهای غرق شده در روغن، ترانسفورماتورهای نوع خشک،ایستگاه های فرعی نوع جعبه و مجموعه کامل تجهیزات ولتاژ بالا و پایین.
تجهیزات وارد شده در تولید و عملیات پروژهاز پس انداز انرژی، هوش، اطلاعات و مکانیزاسیون حمایت می کند. این شرکت مرکز تحقیقاتی فناوری مهندسی ترانسفورم های محور هنان را تاسیس کرده است.با 71 اختراع مدل مفید و 15 اختراع اختراع.
با سالها تجمع در صنعت ترانسفورماتورو قابلیت های نوآوری تکنولوژیکی قوی، راه حل های جامع را برای صنعت برق چین فراهم می کند.این شرکت یک واحد خرید کلیدی برای پروژه های بزرگ ملی مانند شبکه دولتی است.، اداره راه آهن دولتی، گروه زنگ ژو، گروه پینگ می و تغییر مسیر آب جنوب به شمال.
|
|
