| نام تجاری: | TSTY |
| شماره مدل: | S11 |
| قیمت: | $950.00 - $999.00/units |
| Packaging Details: | بسته بندی چوبی. |

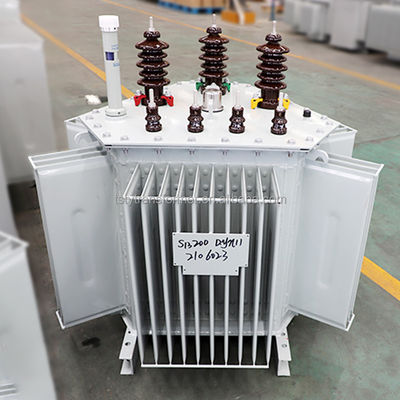

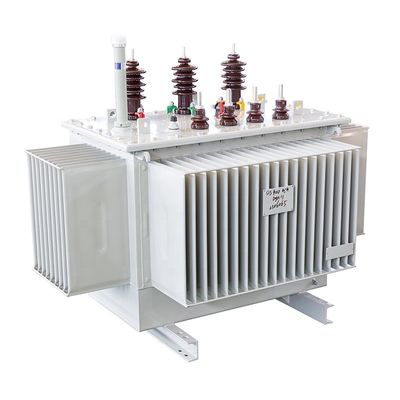

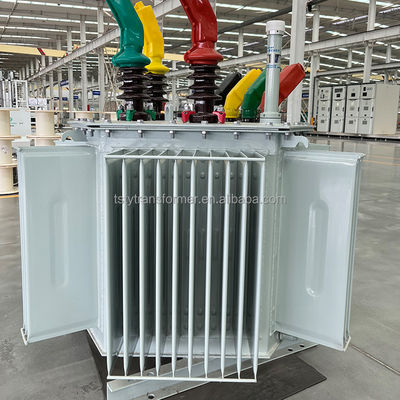

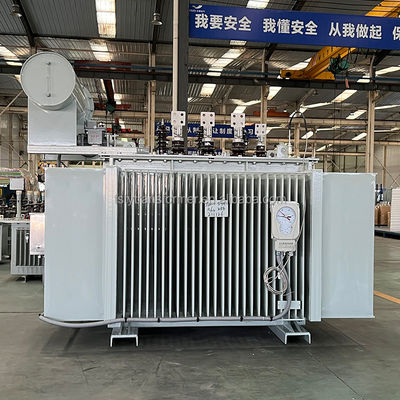

11kv 440v 5000kva ترانسفورماتور الکتریکی پر از روغن ترانسفورماتورهای برق توزیع شده سه فاز
* این مدل مطابق با استانداردهای ملی GB چین و استانداردهای بین المللی IEC تولید می شود.
* از روغن به عنوان ابزار عایق اصلی ترانسفورماتور استفاده می کند و به روغن به عنوان محیط خنک کننده وابسته است، مانند خنک کننده طبیعی غرق شده در روغن، خنک کننده هوا غرق شده در روغن و غیره.
* به طور گسترده ای در کارخانه های شیمیایی، کارخانه ها، مکان های دور افتاده و دیگر محیط های خشن استفاده می شود.
مشخصات محصول:
ترانسفورماتور قدرت کاملاً بسته شده و غرق شده در روغن سری S11 که توسط این شرکت توسعه داده شده و تولید شده است، دارای مزایای کم تلفات، کم سر و صدا و کارایی بالا است.که می تواند اثرات خوب صرفه جویی در انرژی و کاهش آلودگی را به دست آورد.
ترانسفورماتور از هوا جدا شده است تا از تخریب روغن و پیری عایق جلوگیری و کندتر شود تا قابلیت اطمینان عملیاتی افزایش یابد.و بدون تعمیر و نگهداری عملکرد عادی را حفظ کنید..
1هسته ترانسفورماتور با ورق های فولادی سیلیکونی با کیفیت سرد است که باعث کاهش قابل توجهی از دست دادن بدون بار و جریان بدون بار می شود.هسته به اطمینان از محکم بودن هسته و کاهش سر و صدا متصل است.
2پیچ های ولتاژ بالا و پایین از مس بدون اکسیژن ساخته شده اند و پیچ های ولتاژ پایین 500kVA و پایین تر از ساختار استوانه ای دو لایه ای را اتخاذ می کنند.630kVA و بالاتر از ساختار هلیکس دوگانه یا چهار هلیکس را اتخاذ می کنند، پیچ و تاب ولتاژ بالا از ساختار سلنری چند لایه ای استفاده می کند. 1000kVA و بالاتر می تواند پیچ و تاب فولی را اتخاذ کند.
3گروه اتصال ترانسفورماتور از Dyn11 برای کاهش تاثیر هارمونیک ها بر شبکه برق و بهبود کیفیت تامین برق استفاده می کند.
4ترانسفورماتور یک ساختار کاملاً مسدود است که طول عمر خدمت را افزایش می دهد. مکانیسم موقعیت دهی به بدن اضافه شده است تا از جابجایی در طول حمل و نقل جلوگیری شود.تمام فانوس های اتصال با مغز های فانوس برای اطمینان از اینکه فانوس های اتصال در طول کار طولانی مدت باز نمی شوند، مجهز هستند.، که به شرط عدم آویزان کردن هسته پاسخ می دهد.
5مقدار اندازه گیری شده ضوضاء کمتر از استاندارد است. پس از این سری از ترانسفورماتورها به طور معمول حمل شده اند، قطعات مربوطه می توانند بدون بازرسی هسته نصب شوند.و می توانند پس از آزمون پذیرش واجد شرایط شوند..
استاندارد محصول:
GB/T 1094 ترانسفورماتور قدرت
GB/T 15164 راهنمای بارگذاری ترانسفورماتور قدرت غوطه ور شده در روغن
GB/T 6451 پارامترهای فنی و الزامات ترانسفورماتور قدرت سه فازی غوطه ور شده در روغن
GB/T 2536 روغن ترانسفورم
GB/T 311.1 هماهنگی عایق بندی تجهیزات انتقال و تبدیل ولتاژ بالا
GB/T 10237 سطح عایق پردازنده قدرت و شکاف هوا از عایق خارجی در آزمایش عایق
DL/T 572 مقررات عملیات ترانسفورم
IEC60076
محیط قابل استفاده:
1دمای محیط بالا: +40°C
2دمای محیط پایین: -25 درجه سانتیگراد
3ارتفاع: <1000 متر. ما همچنین می توانیم بر اساس تقاضای شما فراتر از این محدوده سفارشی کنیم.
4متوسط رطوبت نسبی ماهانه: 90% (20°C)
5محل نصب:کارخانه های شیمیایی، کارخانه ها، مکان های دور افتاده و دیگر محیط های خشن.
مفهوم مدل:
پارامتر فنی:
| پارامتر فنی برای ترانسفورماتور تنظیم ولتاژ بدون بار سری S11 20kv | ||||||||
| ظرفیت نامی (KVA) | ترکیب ولتاژ | نماد گروه اتصال | از دست دادن بدون بار R ((W) | از دست دادن بار R ((W) | ولتاژ انسداد ((%) | جریان بدون بار (٪) | ||
| ولتاژ بالا ((KV) | محدوده استفاده از ولتاژ بالا | ولتاژ پایین (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ±5٪ | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ±2x2.5% | آره | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | ۴۲۱۰/۴۰۱۰ | 1.1 | |||||
| 400 | 570 | ۴۹۷۰/۴۷۳۰ | 1 | |||||
| 500 | 680 | ۵۹۴۰/۵۶۶۰ | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| توجه: داده های موجود در جدول در صورت لزوم قابل تغییر است. | ||||||||
1شرکت ما طراحی پروژه و طراحی فرآیند را برای شما فراهم می کند، و طرح و تولید محصولات با توجه به برنامه خرید تجهیزات و نیازهای خاص و آموزش پرسنل فنی و عملیاتی برای شما.
2محصولات تازه خریداری شده با کمک آنلاین برای نصب و عیب یابی ارائه می شوند. محصولات تحت سیستم خدمات مادام العمر هستند. اگر مشکلات در استفاده عادی رخ دهد، ما در عرض یک روز کاری پس از دریافت بازخورد کاربر راه حل ارائه خواهیم داد.ما بهترين تلاش خود را برای گرفتن محصول بالا و در حال اجرا در اسرع وقت ممکن استو بازدیدهای منظم توسط تکنسین های حرفه ای برای اطمینان از استفاده طولانی مدت، ایمن و قابل اعتماد از محصولات ما وجود دارد.
3ما از مواد معتبر با کیفیت استفاده می کنیم، فرآیند و تولید با رعایت دقیقبا ISO9001: 2000 مدیریت کیفیت بین المللی برای اطمینان از کیفیت عالی و نصب بدون مشکل!
شرکت الکتریکی TSTY در سال 2011 تاسیس شد.و یک تولید کننده ترانسفورماتور عالی و قابل اعتماد در چین است. این شرکت عمدتا ترانسفورماتورهای غرق شده در روغن، ترانسفورماتورهای نوع خشک،ایستگاه های فرعی نوع جعبه و مجموعه کامل تجهیزات ولتاژ بالا و پایین.
تجهیزات وارد شده در تولید و عملیات پروژهاز پس انداز انرژی، هوش، اطلاعات و مکانیزاسیون حمایت می کند. این شرکت مرکز تحقیقاتی فناوری مهندسی ترانسفورم های محور هنان را تاسیس کرده است.با 71 اختراع مدل مفید و 15 اختراع اختراع.
با سالها تجمع در صنعت ترانسفورماتورو قابلیت های نوآوری تکنولوژیکی قوی، راه حل های جامع را برای صنعت برق چین فراهم می کند.این شرکت یک واحد خرید کلیدی برای پروژه های بزرگ ملی مانند شبکه دولتی است.، اداره راه آهن دولتی، گروه زنگ ژو، گروه پینگ می و تغییر مسیر آب جنوب به شمال.
|
|
