| نام تجاری: | TSTY |
| شماره مدل: | S11 |
| قیمت: | $980.00 - $1,100.00/units |
| Packaging Details: | بسته بندی چوبی. |

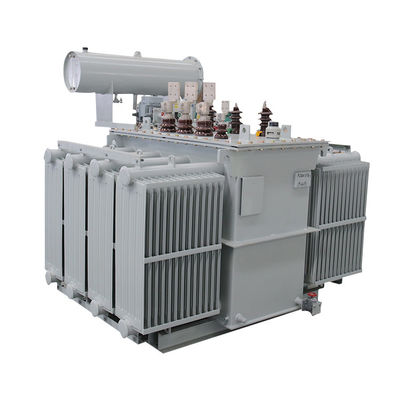

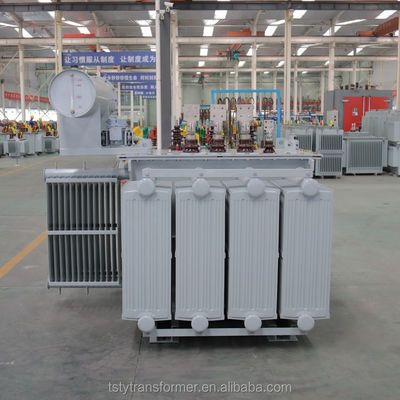

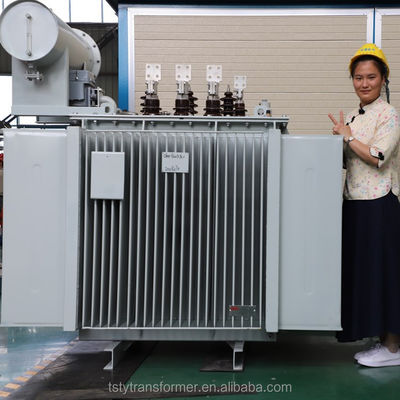

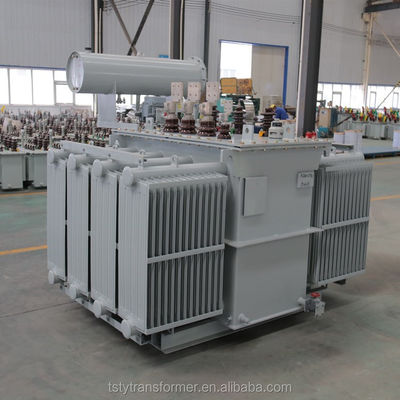

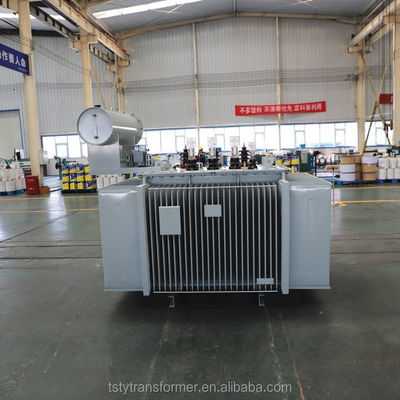

* این مدل مطابق با استانداردهای ملی GB چین و استانداردهای بین المللی IEC تولید می شود.
* از روغن به عنوان ابزار عایق اصلی ترانسفورماتور استفاده می کند و به روغن به عنوان محیط خنک کننده وابسته است، مانند خنک کننده طبیعی غرق شده در روغن، خنک کننده هوا غرق شده در روغن و غیره.
* به طور گسترده ای در کارخانه های شیمیایی، کارخانه ها، مکان های دور افتاده و دیگر محیط های خشن استفاده می شود.
مشخصات محصول:
1پیچ و تاب ولتاژ بالا از ساختار استوانه ای چند لایه و مداوم استفاده می کند که توزیع ضربه پیچ و تاب را بهبود می بخشد.
2فشار پایین با ظرفیت در محدوده 630 ~ 3150kVA، ساختار استوانه ای، مارپیچی و پیوسته را با قدرت مکانیکی بالا، توزیع آمپر و دور متعادل،و مقاومت کوتاه مدت قوی.
3یک مکانیسم موقعیت دهی به بدن اضافه شده است تا از جابجایی در طول حمل و نقل جلوگیری شود.همه ی فانوس های بستن مجهز به مغز های بستن هستند تا اطمینان حاصل شود که فانوس های بستن در طول کار طولانی مدت محصول باز نمی شوند.، که به شرط عدم آویزان کردن هسته پاسخ می دهد. .
4هسته آهن از ورق فولاد سیلیکونی با کیفیت بالا با غلظت غلات سرد با پوشش کامل شپش شیب دار استفاده می کند.
5. کل سری محصولات در ظاهر زیبا، کوچک در اندازه، و کوچک در منطقه نصب. آنها ایده آل محصولات بدون نگهداری هستند.
6جعبه پایانی می تواند برای ترانسفورماتورهای روغن بالاتر از 2000kva استفاده شود:گره های حفاظت و کابل های کنترل بر روی ترانسفورمور همه به یک جعبه فلزی از طریق لوله فلزی هدایت می شود برای تسهیل سیم کشی مشتریاین جعبه به عنوان جعبه پایانی نامیده می شود.
مزیت اول:ترتیب بلوک های ترمینال، سیم کشی مشتری را تسهیل می کند، که مشکل را حل می کند که مشتریان باید قبل از سیم کشی، دستورالعمل های لوازم جانبی تولیدکنندگان مختلف را بخوانند.و زمان نصب در محل را کاهش می دهد.
مزیت دوم: استفاده از محفظه فولاد ضد زنگ و مفاصل لوله نه تنها طول عمر را بهبود می بخشد، بلکه سطح حفاظت از محصول را بهبود می بخشد، به طوری که سطح حفاظت از محصول می تواند به IP54 برسد.
مزیت سوم: استفاده از لوله فلزی پوشیده از پلاستیک فولاد ضد زنگ خط ثانویه را مستقیماً از محیط خشن جدا می کند و ضد اکستروژن،مقاومت در برابر کشش و ضربه لوله فلزی پوشش داده شده با فولاد ضد زنگ ایمنی و ثبات انتقال سیگنال را بهبود می بخشد و عمر اجزای محافظ ترانسفورماتور را افزایش می دهد.
استاندارد محصول:
GB/T 1094 ترانسفورماتور قدرت
GB/T 15164 راهنمای بارگذاری ترانسفورماتور قدرت غوطه ور شده در روغن
GB/T 6451 پارامترهای فنی و الزامات ترانسفورماتور قدرت سه فازی غوطه ور شده در روغن
GB/T 2536 روغن ترانسفورم
GB/T 311.1 هماهنگی عایق بندی تجهیزات انتقال و تبدیل ولتاژ بالا
GB/T 10237 سطح عایق پردازنده قدرت و شکاف هوا از عایق خارجی در آزمایش عایق
DL/T 572 مقررات عملیات ترانسفورم
IEC60076
محیط قابل استفاده:
1دمای محیط بالا: +40°C
2دمای محیط پایین: -25 درجه سانتیگراد
3. ارتفاع: <1000m. ما همچنین می توانیم مطابق با تقاضای شما سفارشی.
4متوسط رطوبت نسبی ماهانه: 90% (20°C)
5محل نصب: کارخانه های شیمیایی، کارخانه ها، مکان های دور افتاده و دیگر محیط های خشن.
مفهوم مدل:
پارامتر فنی:
| پارامتر فنی برای ترانسفورماتور تنظیم ولتاژ بدون بار سری S11 35kv | |||||||||||
| ظرفیت نامی (KVA) | ترکیب ولتاژ | نماد گروه اتصال | از دست دادن بدون بار R ((W) | از دست دادن بار R ((W) | ولتاژ انسداد ((%) | جریان بدون بار (٪) | L*W*H (ملی متر) | اجزای فعال وزن (کیلوگرم) * وزن روغن (کیلوگرم) | وزن کل (کیلوگرم) | ||
| ولتاژ بالا ((KV) | محدوده استفاده از ولتاژ بالا | ولتاژ پایین (KV) | |||||||||
| 50 | ۳۵، ۳۸5 | ±5٪ ±2x2.5٪ | 0.4 | داین 11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | ۴۷۰*۳۸۳ | 1130 | |||||
| 125 | 270 | ۲۳۷۰/۲۲۶۰ | 1.1 | 1235*940*1955 | 550*465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 | ۵۸۰*۴۸۵ | 1475 | |||||
| 200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | ۶۸۰*۵۹۵ | 1755 | |||||
| 250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | 860*650 | 2000 | |||||
| 315 | 480 | ۴۷۵۰/۴۵۳۰ | 0.95 | 1930*1065*2320 | ۹۸۰*۷۶۵ | 2290 | |||||
| 400 | 580 | ۵۷۴۰/۵۴۷۰ | 0.85 | ۱۸۵۰*۱۱۶۵*۲۰۱۵ | 1170*885 | 2725 | |||||
| 500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | ۲۳۰۵*۱۶۱۵*۲۶۸۵ | 1990*1030 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.6 | ۲۴۹۵*۲۰۱۰*۲۶۷۵ | 2480*1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | ۲۶۰۰*۱۴۹۰ | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | ۲۷۹۰*۲۱۸۰*۲۸۶۰ | 2720*1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | ۲۹۰۰*۲۲۹۰*۲۹۸۰ | 2830*1720 | 5760 | |||||
| توجه: داده های موجود در جدول در صورت لزوم قابل تغییر است. | |||||||||||
منطقه پیچ و خم فلز ولتاژ پایین:
محل نگهداری کیف:
نصب کویل:
مجموعه:
آزمایش:
1شرکت ما طراحی پروژه و طراحی فرآیند را برای شما فراهم می کند، و طرح و تولید محصولات با توجه به برنامه خرید تجهیزات و نیازهای خاص و آموزش پرسنل فنی و عملیاتی برای شما.
2محصولات تازه خریداری شده با کمک آنلاین برای نصب و عیب یابی ارائه می شوند. محصولات تحت سیستم خدمات مادام العمر هستند. اگر مشکلات در استفاده عادی رخ دهد، ما در عرض یک روز کاری پس از دریافت بازخورد کاربر راه حل ارائه خواهیم داد.ما بهترين تلاش خود را برای گرفتن محصول بالا و در حال اجرا در اسرع وقت ممکن استو بازدیدهای منظم توسط تکنسین های حرفه ای برای اطمینان از استفاده طولانی مدت، ایمن و قابل اعتماد از محصولات ما وجود دارد.
3ما از مواد معتبر با کیفیت استفاده می کنیم، فرآیند و تولید با رعایت دقیقبا ISO9001: 2000 مدیریت کیفیت بین المللی برای اطمینان از کیفیت عالی و نصب بدون مشکل!
TSTY Electric Co., Ltd. در سال 2007 تاسیس شد.و یک تولید کننده ترانسفورماتور عالی و قابل اعتماد در چین است. این شرکت عمدتا ترانسفورماتورهای غرق شده در روغن، ترانسفورماتورهای نوع خشک،ایستگاه های فرعی نوع جعبه و مجموعه کامل تجهیزات ولتاژ بالا و پایین.
تجهیزات وارد شده در تولید و عملیات پروژهاز پس انداز انرژی، هوش، اطلاعات و مکانیزاسیون حمایت می کند. این شرکت مرکز تحقیقاتی فناوری مهندسی ترانسفورم های محور هنان را تاسیس کرده است.با 71 اختراع مدل مفید و 15 اختراع اختراع.
با سالها تجمع در صنعت ترانسفورماتورو قابلیت های نوآوری تکنولوژیکی قوی، راه حل های جامع را برای صنعت برق چین فراهم می کند.این شرکت یک واحد خرید کلیدی برای پروژه های بزرگ ملی مانند شبکه دولتی است.، اداره راه آهن دولتی، گروه زنگ ژو، گروه پینگ می و تغییر مسیر آب جنوب به شمال.
|
|
