| نام تجاری: | TSTY |
| شماره مدل: | S11 |
| قیمت: | $950.00 - $1,000.00/units |
TSTY Eمنectric Co., Ltd

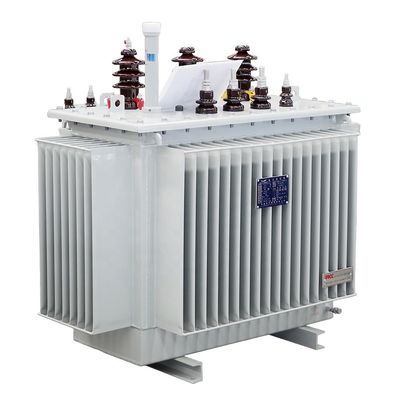

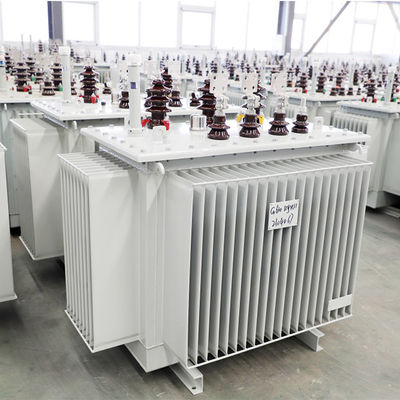

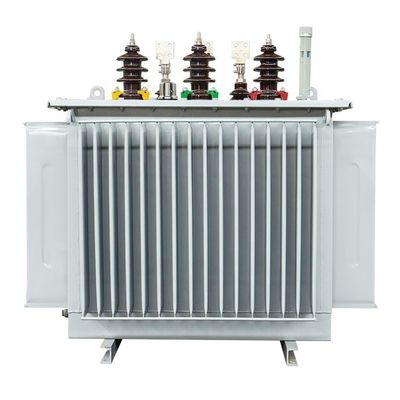

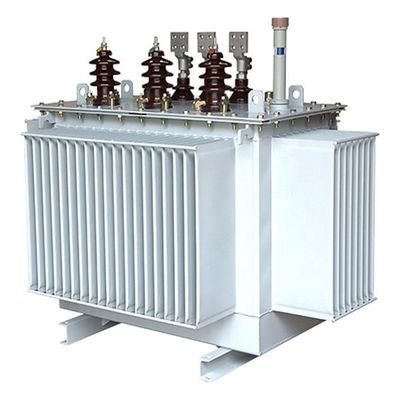

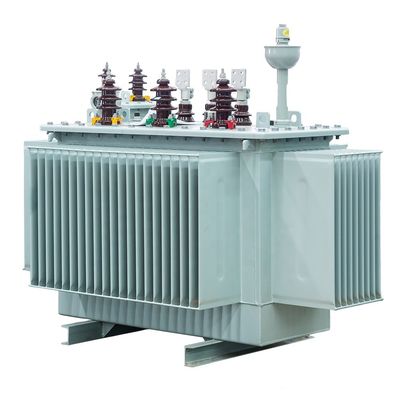

ترانسفورماتور نوع S9-M تکنولوژی جدید بین المللی را معرفی می کند، یک نوع مهر و موم کاملاً پر از روغن، بدون محافظ روغن را اتخاذ می کند،و ترانسفورماتور بدن روغن خود را به دلیل تغییرات در دمای و بار تغییر می دهد، که به طور کامل با انعطاف پذیری مخزن ترانسفورماتور تنظیم می شود. از دست دادن بدون بار ترانسفورماتور 30٪ کمتر از S7 است.و مقاومت قوی در برابر صاعقه و مقاومت در برابر مدار کوتاه دارداثر صرفه جویی در انرژی آشکارتر است و اندازه بیرونی ترانسفورماتور کاهش می یابد.
طراحی نقاشی
| پارامتر فنی برای ترانسفورمرهای تنظیم ولتاژ 6kv-llkvNo-load سری S11 | ||||||||||||
| رتبه بندی شده ظرفیت Y(KVA | ترکیب ولتاژ | ارتباط گروه نماد | نه... بار از دست دادن (W) | مرگ قورباغه (W) | مقاومت ولتاژ ((%) | بدون بار جریان (٪) | L*W*H(mm | اندازه افق 1* عمودی (ملی متر) | قطعات فعال وزن (کیلوگرم) *وزن روغن (کیلوگرم) | توتا وزن (کیلوگرم) | ||
| بالا ولتاگ e (KV | ضربه زدن محدوده بالا ولتاژ | کم ولتاگ e (KV) | ||||||||||
| 30 | 6 6.3 10 10.5 11 | ±5٪ ±2x2.5% | 0.4 | Dyn11 Yzn11 آره | 100 | ۶۳۰/۶۰۰ | 4 | 2.8 | 980*735*1145 | 400*400 | 178*78 | 355 |
| 50 | 130 | ۹۱۰/۸۷۰ | 2.5 | 1017*758*1205 | ۴۵۰*۴۰۰ | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | ۴۵۰*۴۰۰ | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | ۴۵۰*۴۰۰ | 330*110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | ۴۵۰*۴۰۰ | 345*116 | 590 | |||||
| 125 | 240 | ۱۸۹۰- ۱۸۰۰ | 2 | 1155*1105*131 | ۴۵۰*۴۰۰ | ۴۱۵*۱۳۵ | 705 | |||||
| 160 | 280 | ۲۳۱۰/۲۲۰۰ | 1.9 | 1235*850*1535 | ۵۵۰*۵۵۰ | ۴۸۵*۱۳۵ | 835 | |||||
| 200 | 340 | ۲۷۳۰/۲۶۰۰ | 1.8 | 1282*860*1557 | ۵۵۰*۵۵۰ | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | ۵۵۰*۵۵۰ | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*191 | ۶۶۰*۶۵۰ | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*172 | ۶۶۰*۶۵۰ | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*184 | ۶۶۰*۶۵۰ | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*192 | ۶۶۰*۶۵۰ | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | ۲۱۲۵*۱۱۷۵*۲۳۱ | 820*820 | ۱۹۱۰*۷۶۰ | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*257 | 820*820 | ۲۱۲۵*۸۸۰ | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*257 | 820*820 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | ۲۳۳۵*۱۷۵۰*۲۶۳ | 820*820 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940*1400*170 | 820*820 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*180 | 820*820 | 2560*780 | 4680 | |||||
| توجه:پارامتر فقط برای مرجع است،اگر هرگونه تغییر باید با داده های فنی کارخانه مطابقت داشته باشد. | ||||||||||||
GB/T 1094.1~2-1996 ترانسفورماتور قدرت
GB/T 10943.5-2003 ترانسفورماتور قدرت
GB/T6451-2008 پارامترهای فنی و الزامات برای ترانسفورماتورهای سه فازی که با روغن غوطه ور می شوند
IEC60076
1دمای محیط بالا: +40°C
2دمای محیط پایین: -25 درجه سانتیگراد
3ارتفاع: <1000 متر
4متوسط رطوبت نسبی ماهانه: 90% (20°C)
5محل نصب: در کارخانه های شیمیایی، کارخانه ها، مکان های دور افتاده و محیط های خشن استفاده می شود.
